分類: 産業オートメーション製品

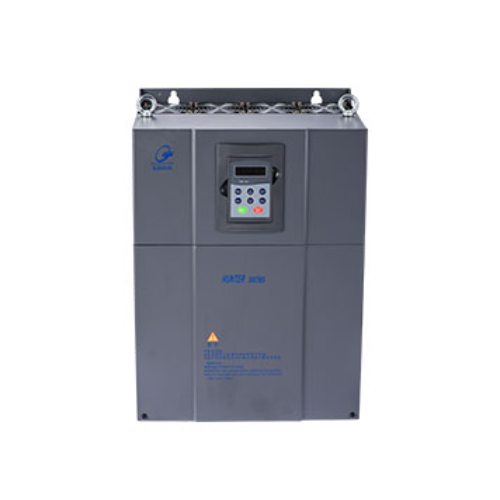

ID680シリーズドライバー
製品の特徴:
1.デバッグとメンテナンスをより便利かつ迅速にするためのLED操作パネルを装備。
2. I / Oロジックの高レベルと低レベルのより便利なマッチング。
3.直流リアクタンスは37KWを超える仕様に組み込まれており、グリッドの歪みによって引き起こされる運転不良率を低減します。
パラメータ仕様
製品仕様 | |||
製品モデル | 入力電圧/ V | 出力電力/ kw | 定格電流/ A |
1BX_ID680K1F3 | 3相 | 11 | 25 |
1BX_ID680K5F3 | 390〜480 | 15 | 32 |
1BX_ID680K8F3 | (±10%) | 18.5 | 37 |
1BX_ID680J2F3 | 22 | 45 | |
1BX_ID680I0F3 | 30 | 60 | |
1BX_ID680I7F3 | 37 | 75 | |
1BX_ID680H5F3 | 45 | 91 | |
1BX_ID680G5F3 | 55 | 112 | |
1BX_ID680E5F3 | 75 | 150 | |
1BX_ID680C0F3 | 93 | 176 |
技術的パラメータ | |||
機能説明 | 仕様索引 | ||
電源入力 | 入力電圧(V) | AC 3PH 220V〜480V | |
流入電流(A) | 評価を参照してください | ||
着信周波数(Hz) | 50Hzまたは60Hz、許容周波数範囲は47〜63Hz | ||
電力出力 | 出力電圧(V) | 0〜480V | |
出力電圧(A) | 評価を参照してください | ||
出力周波数(KW) | 評価を参照してください | ||
制御性能 | 最大出力周波数 | 300Hz | |
制御方法 | ベクトルループを閉じる | ||
モータータイプ | 永久磁石同期モーター | ||
制御モード | 射出成形機モード、速度モード | ||
圧力指示タイプ | アナログ命令(DC0〜10V) | ||
FDEM | アナログ命令(DC0〜10V) | ||
周辺インターフェース | アナログ入力 | 3つの方法、DC0〜10V | |
アナログ出力 | 2つの方法、DC0〜10V | ||
デジタルスイッチング量入力 | 5つの方法、最大周波数1kHz、内部インピーダンス:3.3kΩ; | ||
リレー出力 | 3ウェイ(1ウェイオープン/クローズ、2ウェイオープン) | ||
接点容量:3A / AC250V、1A / DC30V | |||
防御機能 | 19種類の故障保護機能:過電流、過電圧、不足電圧、過熱、欠相、過負荷、その他の保護機能 | ||
通信機能 | RS485、最大32ノード。 CAN通信、最大255ノード | ||
その他 | 取り付け | 壁取り付けとフランジ取り付けがサポートされています | |
動作周囲温度 | -10〜50℃、40℃以上ディレーティング | ||
保護のレベル | IP20 | ||
冷却モード | 強制冷却 | ||
運営場所 | |||
高度 | |||
温度 | |||
振動 | |||
保存温度 |
DE688シリーズドライバー
製品の特徴:
1.リンケージ、フォローによる迅速な切り替え、複数の制御モードの共存を実現します。
2. NET / CANおよびその他の通信方法を使用して上位コンピューターとのデジタル通信を確立すると、制御がより正確になり、操作がより便利になります。
3、短絡、過電流、過電圧、不足電圧およびその他の保護機能付き。
4. NETを介してサーボと通信し、HMIインターフェイスを介してドライバーパラメーターを変更するか、携帯電話APPソフトウェアを介してデバッグまたは修復します。
パラメータ仕様
製品仕様 | |||
製品モデル | 入力電圧/ V | 出力電力/ kw | 定格電流/ A |
1BX_DE688K1F3 | 3相 | 11 | 25 |
1BX_DE688K5F3 | 390〜480 | 15 | 32 |
1BX_DE688K8F3 | (±10%) | 18.5 | 37 |
1BX_DE688J2F3 | 22 | 45 | |
1BX_DE688I0F3 | 30 | 60 | |
1BX_DE688I7F3 | 37 | 75 | |
1BX_DE688H5F3 | 45 | 91 | |
1BX_DE688G5F3 | 55 | 112 | |
1BX_DE688E5F3 | 75 | 150 | |
1BX_DE688C0F3 | 90 | 176 |
技術的パラメータ | |||
機能説明 | 仕様索引 | ||
電源入力 | 入力電圧(V) | 三相380 v;電圧はプラス±10%変動し続ける | |
流入電流(A) | 評価を参照してください | ||
着信周波数(Hz) | 50Hzまたは60Hz、許容周波数範囲±5% | ||
電力出力 | 出力電圧(V) | 0〜380V | |
出力電圧(A) | 上記の表を参照してください | ||
出力周波数(KW) | 上記の表を参照してください | ||
制御性能 | 最大出力周波数 | ||
制御方法 | ベクトル制御 | ||
モータータイプ | 永久磁石同期モーター | ||
制御モード | 永久磁石同期モーター | ||
圧力指示タイプ | アナログ命令(DC0〜10V) | ||
FDEM | アナログ命令(DC0〜10V) | ||
周辺インターフェース | アナログ入力 | 3つの方法、DC0〜10V | |
アナログ出力 | 2つの方法、DC0〜10V | ||
デジタルスイッチング量入力 | 6つの方法 | ||
リレー出力 | 6つの方法 | ||
防御機能 | 短絡保護、過電流保護、過電圧保護、不足電圧保護、過熱保護、過負荷保護 | ||
通信機能 | CAN通信、E_NET | ||
その他 | 取り付け | 壁取り付けとフランジ取り付けがサポートされています | |
動作周囲温度 | -10〜50℃、40℃〜50℃の間軽減 | ||
保護のレベル | IP20 | ||
冷却モード | 強制冷却 | ||
運営場所 | 屋内、直射日光がなく、粉塵、腐食性ガス、可燃性ガス、オイルミスト、水蒸気、水滴、塩分等が無いこと | ||
高度 | 1000メートル未満および1000メートル未満の場合、削減量は100メートル増加するごとに1%になります。 | ||
温度 | 5%〜95%RH、結露しないこと | ||
振動 | <4.9m / s2(0.5G) | ||
保存温度 | -40℃〜+ 70℃ |
SIEMENSシリーズドライバー
シーメンスドライバー: コントロールユニットCU305、エンコーダー変換モジュールSMC10およびパワーモジュールPM340を含みます。
コントロールユニットモジュールCU305 CAN機能: PM340パワーモジュールを備えた単軸サーボコントローラー。
エンコーダ変換モジュールセットSMC10機能:
モーターにdrive-cliqインターフェイスがなく、サードパーティのサーボモーターを使用する場合、SMC10モジュールが必要です。
モジュラーPM340電源モジュール:
製品の特徴:
1.制御モジュールとパワーモジュールは、フロートの維持が容易な分割制御を採用しています。
2、ベクトル制御とサーボ制御を1つに設定して、さまざまな制御モードの自由な切り替えを実現
3.デジタル通信を実現するためにCAN通信と上位コンピュータが使用され、制御はより正確です
4. BOP操作パネルにより、デバッグとメンテナンスが便利かつ迅速になります
パラメータ仕様
製品仕様 | |||
製品モデル | 出力電力 | 定格電流/ A | |
/ Kw | |||
6SL3210-1SE21-8UA0 | 7.5 | 18 | |
6SL3210-1SE22-5UA0 | 11 | 25 | |
6SL3210-1SE23-2UA0 | 15 | 32 | |
6SL3210-1SE23-8UA0 | 18.5 | 38 | |
6SL3210-1SE24-5UA0 | 22 | 45 | |
6SL3210-1SE26-0UA0 | 30 | 60 | |
6SL3210-1SE27-5UA0 | 37 | 75 | |
6SL3210-1SE31-0UA0 | 45 | 90 | |
6SL3210-1SE31-1UA0 | 55 | 110 | |
6SL3210-1SE31-5UA0 | 75 | 145 | |
6SL3210-1SE31-8UA0 | 90 | 178 |
技術的パラメータ | |||
機能説明 | 仕様索引 | ||
電源入力 | 入力電圧 | 3 AC 380〜480 V±10%(-15%<1分钟) | |
(PM340) | (V) | ||
入力電流 | 評価を参照してください | ||
(A) | |||
入力周波数 | 47〜63 Hz | ||
(Hz) | |||
電力出力 | 出力電圧 | 0〜480V | |
(PM340) | (V) | ||
出力電流 | 評価を参照してください | ||
(A) | |||
出力電力 | 評価を参照してください | ||
(KW) | |||
制御性能 | 制御方法 | 開ループベクトル制御 | |
(CU305) | モータータイプ | 永久磁石同期モーター | |
制御モード | サーボモード、ベクトルモード、V / F制御 | ||
フロー指示タイプ | アナログ命令(DC 0〜10Vまたは±10V) | ||
周辺インターフェース | CU305 | DRIVE-CLIQインターフェース | |
PM-IFインターフェース | |||
BOP20ラベット | |||
CANバス | |||
チャンネルエンコーダーインターフェース | |||
アナログ入力チャンネル | |||
デジタル入力 | |||
デジタル出力 | |||
RS232インターフェース | |||
MMC SD | |||
温度センサーインターフェース | |||
SMC10 | DRIVE-CLiQインターフェース | ||
エンコーダーインターフェース | |||
保護機能 | 過電流、過圧、過圧、過熱、欠相、過負荷など | ||
通信機能(CU305) | CAN通信RS232通信 | ||
その他(PM340) | 取り付け | 壁取り付けとフランジ取り付けがサポートされています | |
動作周囲温度 | 0〜40ºC、容量を維持して下さい;> 40〜55ºC、容量曲線を参照してください | ||
保護のレベル | IP20 | ||
冷却モード | パワー部に強制冷却を採用 | ||
運営場所 | 屋内、直射日光がなく、粉塵、腐食性ガス、可燃性ガス、オイルミスト、水蒸気、水滴、塩分等が無いこと | ||
高度 | 1000メートル未満および1000メートル未満の場合、削減量は100メートル増加するごとに1%になります。 | ||
温度 | 5%〜95%RH、結露しないこと | ||
振動 | <4.9m / s2(0.5G) | ||
保存温度 | -40℃〜+ 70℃ |
PHASEシリーズモーター
製品の特徴:
A)特許取得済みの設計技術による永久磁石ローターアセンブリのローターモジュールバックルスリーブ設計により、接着剤なしで電磁鋼の機械的固定が保証され、生産効率が大幅に向上し、生産労働者の主要な健康を保護し、接着剤による環境汚染を排除し、その磁性鋼は非常に高速でモーターから投げ出されません。 ndfeb希土類材料の高密度、高温耐性を持つ磁性鋼は、フェライト、コバルト、その他の磁性鋼材料の使用と比較して、モーターの小型、大トルク、高温耐性を確保するために、データの使用磁性鋼の熱安定性、高温耐性、耐食性のndfeb材料は、他の材料よりもはるかに優れています。
B)特許取得済みの設計技術を備えたローターモジュールのカップ型の中空設計により、モーターローターの慣性が大幅に減少し、サーボモーターの応答速度が向上します。特に、射出成形機や軍用砲システムなどの応答周波数要件が高い場合に適しています。
C)モーターのフロントとリアのベアリングは、元のインストールからインポートされた高精度で低摩擦のSKFベアリングを採用しています。これにより、モーターは、メンテナンスなしで機械的故障なしで最大10年間動作できます。一方、SKFベアリングはNSKや他のベアリングと比較して、耐摩耗性とベアリングクリアランスが小さい点で優れています。
D)feishi空冷サーボモーターシリーズ製品はすべて、ドイツから輸入された標準のEBMファンであり、安定した動作、大風量、長寿命、高品質などの利点があり、サーボモーターの全体的な動作が安定しています。そして信頼できる。
フェーズモータータイプ | 定格トルク/ Nm | 定格速度/ RPM | 定格電流/ A | Pated power / Kw |
| 慣性(Kgm2) | ポールペア |
665PA1FB | 38.9 | 2000年 | 18.8 | 8.7 | 2.37 | 0.005 | 4 |
665PA2FB | 58 | 2000年 | 24.3 | 12 | 2.6 | 0.007 | 4 |
665PA4FB | 87 | 2000年 | 36.7 | 18.2 | 2.53 | 0.009 | 4 |
665PA6FA | 122 | 1800 | 44 | 23.00 | 2.9 | 0.013 | 4 |
665PA6FB | 135 | 2000年 | 60.5 | 28.3 | 2.37 | 0.013 | 4 |
665PB1FA | 165 | 1800 | 57.5 | 31.3 | 2.87 | 0.016 | 4 |
665PB1FB | 175 | 2000年 | 73.7 | 36.6 | 2.53 | 0.016 | 4 |
665PB2FI | 195 | 1700 | 72.9 | 35.9 | 2.98 | 0.0317 | 4 |
665PB2FA | 195 | 1800 | 78.8 | 36.7 | 2.75 | 0.036 | 4 |
665PB3FI | 229 | 1700 | 92.6 | 39.4 | 2.94 | 0.036 | 4 |
665PB3FA | 232 | 1800 | 105.3 | 44.1 | 2.65 | 0.053 | 4 |
665PB3FB | 269 | 2000年 | 121 | 56 | 2.37 | 0.045 | 4 |
665PB6FI | 304 | 1700 | 111 | 54.1 | 3.05 | 0.058 | 4 |
665PB4FA | 357 | 1800 | 159.3 | 67 | 2.68 | 0.061 | 4 |
上記の表のデータは参考値であり、実際に出荷された製品が対象です
KCシリーズモーター
製品の特徴:
小さな慣性モーメント、速い応答速度、コンパクトな構造、高温耐性のある永久磁性材料、強力な抗磁性能力
低騒音、低振動、低トルク変動、スムーズな操作、高精度。モーターローターは特別な構造と技術を採用し、高速で動作するモーターの信頼性を確保します
モーターコイルは真空塗装で処理されており、モーターの耐湿性を大幅に向上させます
エンコーダは回転変圧器タイプと絶対値タイプで利用可能
高温、振動、ほこり、油、その他の過酷な環境に適応できます
KCモーターモデル |
| 定格速度/ RPM | 定格電流/ A | 定格出力/ Kw |
| イネルティ a(Kgm2) |
|
665KC1AB | 7.2 | 2000年 | 3.5 | 1.5 | 2.2 | 0.001 | 5 |
665KC1AB | 11 | 2000年 | 5 | 2.3 | 2.3 | 0.001 | 5 |
665KK1BB | 42 | 2000年 | 18 | 8.8 | 2.5 | 0.008 | 4 |
665KK3BA | 66 | 1800 | 22.5 | 12.4 | 3.0 | 0.012 | 4 |
665KK5BA | 89 | 1800 | 30 | 16.8 | 3.0 | 0.015 | 4 |
665KK7BA | 131 | 1800 | 45 | 24.7 | 3 | 0.0210 | 4 |
665KK9BB | 170 | 2000年 | 65 | 35.6 | 2.8 | 0.027 | 4 |
665KL2BB | 162.5 | 2000年 | 65 | 34 | 2.8 | 0.035 | 4 |
665KL4BB | 250 | 2000年 | 100 | 52.4 | 2.8 | 0.052 | 4 |
665KL6BB | 300 | 2000年 | 120 | 62.8 | 2.8 | 0.069 | 4 |
上記の表のデータは参考値であり、実際に出荷された製品が対象です
Eckerleシリーズ
製品の特徴:
1)EIPC新シリーズの新技術
2)最大使用圧力は320BARです。
3)アルミ合金ボディ
4)マルチリンクにすることができます
5)ラジアルおよびアキシャル圧力補償設計
6)低い脈拍および安定した圧力は機械の安定した操作そして長い耐用年数を保障します。
主なパラメータ | |||||
EIPC3シリーズ | |||||
型番 | 25 | 32 | 40 | 50 | 63 |
連続使用圧力バー | 250 | ||||
最大圧力バー | 320 | 320 | 300 | 280 | 210 |
瞬時圧力バー | 350 | 350 | 325 | 300 | 210 |
最大回転数min-1 | 3800 | 3700 | 3600 | 3600 | 2400 |
通常の回転min-1 | 200〜3200 | 200〜3000 | 100〜3200 | 100〜3000 | 200〜2200 |
EIPC5シリーズ | |||||
型番 | 64 | 80 | 100 | ||
連続使用圧力バー | 250 | ||||
最大圧力バー | 270 | ||||
瞬時圧力バー | 280 | ||||
最大回転数min-1 | 3000 | 300 | 300 | ||
通常の回転min-1 | 100〜2800 | 100〜2800 | 100〜2500 | ||
EIPC6シリーズ | |||||
型番 | 125 | 160 | 200 | ||
連続使用圧力バー | 250 | 250 | 160 | ||
最大圧力バー | 280 | 280 | 170 | ||
瞬時圧力バー | 300 | 300 | 180 | ||
最大回転数min-1 | 2800 | 2800 | 2200 | ||
通常の回転min-1 | 400〜2500 | 400〜2500 | 400〜2000 |
製品仕様 | ||
エッカーレオイルポンプスプラインモデル | エッカーレオイルポンプフラットキーモデル | 仕様書 |
890_EI_0320_RS2_C313 | 890_EI_0320_RK2_C313 | EIPC3-32 |
890_EI_0400_RS2_C313 | 890_EI_0400_RK2_C313 | EIPC3-40 |
890_EI_0500_RS2_C313 | 890_EI_0500_RK2_C313 | EIPC3-50 |
890_EI_0630_RS2_C313 | 890_EI_0630_RK2_C313 | EIPC3-63 |
890_EI_0640_RS2_C501 | / | EIPC5-64 |
890_EI_0800_RS2_C503 | 890_EI_0800_RK2_C502 | EIPC5-80 |
890_EI_1000_RS2_C503 | 890_EI_1000_RK2_C502 | EIPC5-100 |
890_EI_1250_RS2_C621 | 890_EI_1250_RK2_C601 | EIPC6-125 |
890_EI_1600_RS2_C621 | 890_EI_1600_RK2_C601 | EIPC5-160 |
SETTIMAシリーズ
製品の特徴:
(1)低ノイズ、低脈動
(2)小さな機械的慣性
(3)高い体積効率
(4)高電圧・低速クリアランス動作
(5)すべての外部ギアポンプと互換性があり、簡単に交換できます
主なパラメータ | |||
型番 | 連続圧力バー | 間質圧バー | ピーク圧力バー |
28 | 270 | 280 | 300 |
32 | 250 | 270 | 280 |
40 | 225 | 250 | 270 |
50 | 200 | 250 | 270 |
63 | 250 | 260 | 280 |
75 | 230 | 250 | 270 |
90 | 180 | 240 | 260 |
101 | 230 | 240 | 250 |
主な仕様 | |||
セッティマオイルポンプモデル | 仕様 | ||
890_SFM_028_FS2_4701 | GR47_T11_28CC | ||
890_SFM_032_FS2_4702 | GR47_T15_32CC | ||
890_SFM_040_FS2_4702 | GR47_T15_40CC | ||
890_SFM_050_FS2_4702 | GR47_T15_50CC | ||
890_SFM_063_FS2_5502 | GR55_T14_63CC | ||
890_SFM_075_FS2_5502 | GR55_T14_75CC | ||
890_SFM_090_FS2_5502 | GR55_T14_90CC | ||
890_SFM_101_FS2_7201 | GR72_T17_101CC |
