分類: ブロー成形機
国: 台湾
電話番号: 886-6-2795551
ファックス: 886-6-2795553
連絡先: Mr. Michael Chen
● 射出裝置 : 中心出力式 IN-LINE SCREW熔膠射出系統。
●クランプシステム:速い決算圧力安全検出、迅速なブースト圧の特性との直接圧シリンダ絵。
●マンドレルシステムの2つの180度の回転位置:
(1)精密油圧回路システム、代わりに金型を閉じない打音。
&NBSP、水平回転コア母整流(2)設計は、マンドレルは、駐車面の/逆の操作順方向であるマンドレルの維持および除去を容易にすることができます。
●油圧システム:シンプルで応答性、操作が容易で電磁比例圧力および流量制御システム、。
●PLCプログラマブル制御:このマシンは、PLC HMI(ヒューマンマシンインタフェース)専用の機械制御コアを使用します。
●クランプシステム:速い決算圧力安全検出、迅速なブースト圧の特性との直接圧シリンダ絵。
●マンドレルシステムの2つの180度の回転位置:
(1)精密油圧回路システム、代わりに金型を閉じない打音。
&NBSP、水平回転コア母整流(2)設計は、マンドレルは、駐車面の/逆の操作順方向であるマンドレルの維持および除去を容易にすることができます。
●油圧システム:シンプルで応答性、操作が容易で電磁比例圧力および流量制御システム、。
●PLCプログラマブル制御:このマシンは、PLC HMI(ヒューマンマシンインタフェース)専用の機械制御コアを使用します。
これに関係なく操作、金型交換やメンテナンス作業の設計のための射出成形機ユニバーサル設計図に●全体の機械機構は、唯一の十分な知識の一般的な射出成形が十分以上である含みます。
●リーズナブルな価格の機器、機械、金型は、生産者の投資コストを削減市場と販売の競争力を高めることができます。
●水平ボディ、運用・保守は人間工学は非常に良い結合、人間工学に基づいたデザインです。
共通ベースモードを取る●金型の設計は、製品の形状、重量、およびボトルの偶数長さを変更しようと、単に部品を交換することができます。学校のモードに加えて、時間を節約することができますが、段取り優れた技術を必要としない、製品需要の小さな様々な金型のコストを削減し、競争優位の受注を強化することができます。
●ノー射出成形金型のパーティングライン、ボトルのリップフラッシュ、良好なシール効果ボトル、瓶、スムーズ下、特に優れた質感、類似した哺乳瓶、ボトル容器製造化粧品...特に適した、高品位。
●PMMA PET PETG TPR PES PPSU PA K-樹脂などのPC PP PE PSを含むいくつかのプラスチック製ラウンドの生産について。
MODEL NO。
|
UNIT |
GF / IB-100
|
GF / IB-140
|
GF / IB-170
|
||||||
インジェクションねじ機構
|
||||||||||
I06
|
I08
|
I10
|
||||||||
ネジ径 | ミリメートル |
40
|
42
|
45
|
45
|
50
|
55
|
60
|
65
|
70
|
ショットサイズ | センチ3 |
135
|
150
|
170
|
250
|
300
|
365
|
600
|
700
|
800
|
射出圧力 | キロ/ cmで2 |
1715
|
1555
|
1355
|
1880
|
1520
|
1260
|
1555
|
1320
|
1140
|
注入速度 | センチ3/秒 |
115
|
125
|
145
|
132
|
165
|
200
|
185
|
220
|
250
|
スクリュー速度 | RPM |
25--200
|
20--190
|
20--160
|
||||||
ノズル閉鎖力 | トン |
4
|
4.3
|
4.3
|
||||||
火力 | キロワット |
8.5
|
17.2
|
19.2
|
||||||
クランプユニット
|
||||||||||
クランプ力 | トン |
100
|
140
|
170
|
||||||
オープニングフォース | トン |
10
|
10
|
10
|
||||||
ロッド間隔 | HV(MM) |
370 X 430
|
470×600
|
740×540
|
||||||
テンプレートのサイズ | HV(MM) |
570×640
|
710 X 840
|
1030 x 830
|
||||||
クランプストローク | ミリメートル |
475
|
575
|
1000年
|
||||||
マンドレル手段
|
||||||||||
変更位置 | - |
2
|
2
|
2
|
||||||
油圧
|
||||||||||
定格圧力 | キロ/ cmで2 |
210
|
210
|
210
|
||||||
ポンプ串量 | リットル/分 |
105
|
135
|
150
|
||||||
ポンプモータ | HP |
30
|
40
|
50
|
||||||
ドラム容量 | リットル |
530
|
725
|
1000年
|
||||||
圧縮された空気 | キロ/ cmで2 |
8--35
|
8--35
|
8--35
|
||||||
機械の大きさ
|
||||||||||
大きさ | メートル |
5.3x1.3x2.8
|
6.2x1.42x2.9
|
8x1.8x3.4
|
||||||
機械重量 | トン |
7.3
|
11
|
18.2
|
||||||
電力需要
|
||||||||||
冷却水 (UNDER 25℃) |
キロカロリー/時 |
万
|
15,000
|
19000
|
||||||
冷水 (UNDER 10C) |
キロカロリー/時 |
7,000
|
万
|
15,000
|
||||||
空気変位(最大) |
リットル/分 |
250
|
300
|
500
|
||||||
消費電力 | キロワット |
30
|
45
|
60
|
上記の仕様トランザクション※、同社は、権利の一部改正のための需要を押すする権利を留保します

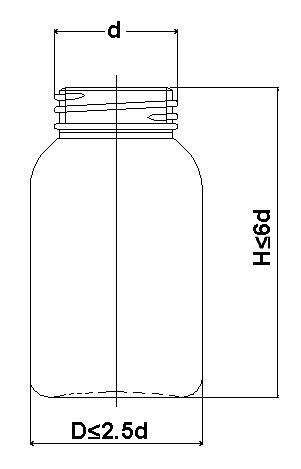

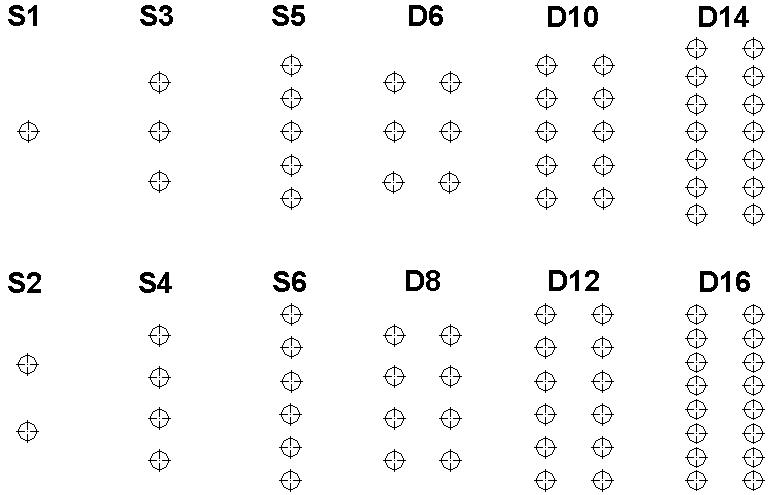

仕様モデル | 外径/センチを終了します | 底面の直径/ cmで | 長さ/センチ | ボトル容量PS / ccで。 | 重量/グラム | 成形サイクル/秒 | 容量/時間/ボトル |
IB-100-S1 |
95
|
120
|
180
|
1600
|
120
|
22から40
|
90--160
|
IB-100-S2 |
68
|
100
|
160
|
500
|
60
|
20--30
|
240--360
|
IB-100-S3 |
55
|
95
|
160
|
360
|
40
|
16--28
|
380--670
|
IB-100-S4 |
50
|
70
|
160
|
260
|
30
|
12--24
|
6001200
|
IB-100-S5 |
43
|
55
|
160
|
240
|
24
|
10--20
|
900--1800
|
IB-100-S6 |
38
|
45
|
160
|
200
|
20
|
9--20
|
1100--2400
|
IB-100-S7 |
25
|
40
|
150
|
120
|
17
|
9--18
|
1400--2800
|
IB-100-S8 |
20
|
35
|
120
|
60
|
15
|
9--16
|
1800--3200
|
IB-100-S10 |
17.5
|
30
|
100
|
40
|
12
|
9--14
|
2500--4000
|
IB-100-S12 |
15
|
25
|
80
|
30
|
10
|
9--12
|
3600--4800
|
IB-140-S1 |
125
|
200
|
200
|
3000
|
250
|
25--65
|
55--140
|
IB-140-S2 |
100
|
180
|
175
|
1200
|
125
|
22から40
|
180--320
|
IB-140-S3 |
80
|
150
|
175
|
700
|
80
|
20--30
|
360--540
|
IB-140-S4 |
70
|
120
|
175
|
600
|
60
|
18から28
|
500--800
|
IB-140-S5 |
60
|
95
|
175
|
400
|
50
|
17--27
|
670--1000
|
IB-140-S6 |
50
|
75
|
175
|
320
|
40
|
16--24
|
900--1350
|
IB-140-D8 |
55
|
80
|
150
|
300
|
30
|
12--18
|
1600--2400
|
IB-140-D10 |
50
|
80
|
150
|
250
|
25
|
12--18
|
2000--3000
|
IB-140-D12 |
40
|
75
|
150
|
200
|
20
|
12--18
|
2400--3200
|
IB-140-D14 |
30
|
70
|
150
|
150
|
17.5
|
10--16
|
3100--5000
|
IB-140-D16 |
25
|
50
|
150
|
80
|
15.5
|
10--16
|
3600--5700
|
IB-140-D18 |
20
|
45
|
120
|
50
|
14
|
10--16
|
4000--6400
|
IB-170-S1 |
150
|
300
|
300
|
12「グローブ
|
420
|
50--90
|
40--72
|
IB-170-S2 |
80
|
150
|
250
|
8「グローブ
|
210
|
45から60
|
120--160
|
IB-170-S3 |
70
|
120
|
250
|
6「グローブ
|
105
|
35から50
|
210--310
|
IB-170-S4 / LED |
70
|
120
|
120
|
4 '
|
40
|
19から23
|
600--750
|
IB-170-D8 / LED |
60
|
70
|
120
|
2 '
|
20
|
19--23
|
1200--1500
|
IB-170-S8 / LED |
45
|
60
|
120
|
2 '
|
20
|
19--23
|
1200--1500
|
IB-230-S1 |
160
|
400
|
450
|
16「グローブ
|
800
|
50--120
|
30--102
|
IB-230-S2 |
125
|
245
|
300
|
8「グローブ
|
400
|
45から60
|
30--80
|
IB-230-S3 |
95
|
160
|
300
|
6「グローブ
|
260
|
35から50
|
30--102
|
IB-125Y-D14 |
35
|
53
|
110
|
180
|
9
|
7.5から8.5
|
5900--6700
|
IB-125Y-D16 |
30
|
50
|
90
|
130
|
6.5
|
6.8から7.5
|
7600--8400
|
IB-125Y-D18 |
24
|
40
|
80
|
60
|
5
|
6.3から6
|
10000--10800
|
※仕様はデザインを変更される場合があり、製品がわかります。その他の特殊製品のサイズ、種類ごとに、心をこめて連絡する歓迎!
アタッチメント | 標準装備△オプションのアクセサリ |
緊急停止装置 |
|
安全装置をクランプ |
|
空気圧は解除手段 |
|
オイルベアリングへの無料 |
|
油圧オイル過熱警告 |
|
真空発生器 |
|
乾燥ホッパー |
|
完全なDC制御回路 |
|
油圧制御比例ソレノイド |
|
非接触ポジショナ |
|
PLC温度制御モジュール |
|
可変ポンプ |
|
エアーコンプレッサー |
△
|
自動吸引機 |
△
|
HTMのテンパリングマシン |
△
|
マルチタイプのポンプ |
△
|
特殊ネジ |
△
|
サーボモータ |
△
|
閉じるラジオツイ式 |
△
|
ゴルフファング製作所& デベロップメント株式会社次のような他の単段射出ブロー成形機もあります。
一段式射出ブロー成形機 - ISBシリーズ
