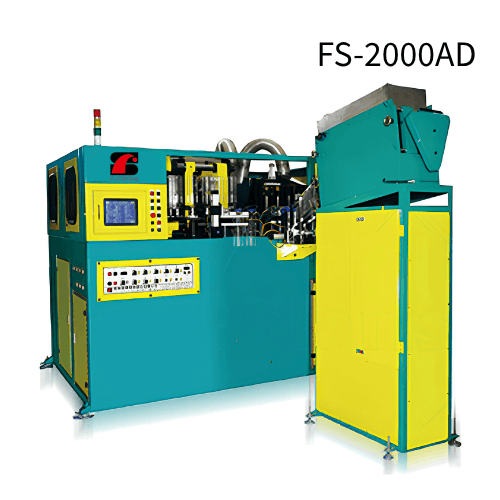

"Our FS-2000AD PET stretch blow molding machine is specially designed for PET bottle manufacturing, the machine is fully automatic production and equipped with 2 cavities blow mold, the max production output is up to 2400 pices per hour.
With high quality, durable components, and excellent cooling system, this machine will incerease efficiency and lower labour cost."
Apply for mineral water bottles,shampoo bottles, and so on
<• 鍑鑫全自動PET延伸拉吹機是先進便捷的機械,適用範圍廣泛;適合多樣化、高產能PET容器生產,提高顧客市場行銷競爭力,符合最大經濟效益。>
•完了した完成品を爆破するプリフォームから食べさせる、すべての生産工程はすべて完全に自動化され、多くの人々は、コストを操作し保存することができます。
•マルチキャビティ生産と収量が大幅に増加し、高い加熱効率で均一なプリフォームの加熱領域で使用することができ、完成しブロー成形完璧。プロのデザイン、小さなフットプリント。
•ミネラルウォーターのボトル、オイルボトル、シャンプーボトル、農薬ボトル、化粧品ボトル、缶テニス、ジュース、瓶を拡張ブロー成形のためのフー新自動PETストレッチブロー成形機...ので、PET容器に。
プリフォームの異なる口径の様々なラインに(自動給紙を含む)システムに•特別胚
モデル |
FS-2000AD |
理論容量 |
1600年から2400年 |
ポイント数 |
2 |
金型ピッチ |
114.3 |
金型ストローク |
130 |
トロリー旅行 |
350 |
クランプシステム |
クランク型の油圧 |
容量 |
300から2000 |
ボトルの外径 |
15〜45 |
ボトルの最大外径 |
90 |
ボトルの最大の高さ |
350 |
胚の頭部の数 |
40 |
加熱タンクの数 |
2 |
加熱ランプの総数 |
40 |
加熱ラインボトル胚の数 |
12 |
火力 |
32 |
最大加熱電力 |
40 |
総消費電力 |
45 |
運転圧力 |
5-8 |
吹く風圧力 |
35 |
冷却能力 |
4500 |
水の流量 |
3000 |
温度範囲 |
7~13 |
使用圧力 |
5-7 |
マシンの完全な高さ |
2.31 |
マシンガード高 |
2.13 |
フルレングスのマシン |
2.8 |
機械の全幅 |
1.8 |
機械重量 |
4200 |
EXPOSITION OF FULL SHINE'S MACHINE MODEL |
|
|
SCREW DIAMETER(M/M) |
MACHINE SERIES |
MOLD HEAD(DIE HEAD) |
MOLD STATION |
PRODUCT TYPE |
FS- |
40 |
(H) Horizontal |
(S) Single Mold Head |
(S) Single Mold Station |
(O) Original |
45 |
(P) Parallel |
(D) Double Mold Heads |
(D) Double Mold Stations |
(C) Two Colors |
55 |
(O) Standard / Oblique |
(T) Three Mold Heads |
|
(D) Two Layers |
65 |
(A) Pneumatic |
(F) Four Mold Heads |
|
(T) Three Layers |
75 |
(L) Frontal |
(E) Eight Mold Heads |
|
(F) Four Layers |
80 |
(I) Lateral |
|
|
(L) Six Layers |
90 |
|
|
|
(V) View Stripe |
100 |
|
|
|
(P) PC baby bottle |
Example |
FS- |
65 |
P |
D |
S |
D |
Model |
FS-2000AD |
FS-2000AS |

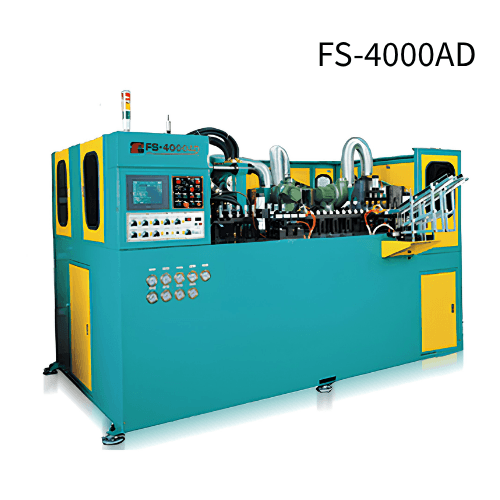

FS-4000AD |
1 |
Production output |
pcs/per-hr |
1600~2400 |
600~1000 |
3200-4000 |
2 |
Number of cavities |
mm |
2 |
1 |
4 |
3 |
Cavity stroke |
mm |
114.3 |
304.8 |
114.3(76.2) |
4 |
Clamping stroke |
mm |
130 |
320 |
130 |
5 |
Stretching stroke |
mm |
350 |
380 |
350 |
6 |
Clamping system |
|
Hydraulic Toggle |
Hydraulic Toggle |
Hydraulic Toggle |
7 |
Container volume |
ml |
300~2000 |
7000 |
1500(300) |
8 |
Neck diameter |
mm |
15~45 |
55~125 |
Ø15~30 |
9 |
Max. container diameter |
mm |
90 |
90 |
Ø90(Ø50) |
10 |
Max. container height |
mm |
350 |
335 |
320 |
11 |
Number of carriage |
|
40 |
18 |
80 |
12 |
Number of heating panel |
|
2 |
3 |
4 |
13 |
Total infrared heaters |
|
40 |
72 |
64 |
14 |
Number of heating zones |
|
12 |
10 |
24 |
15 |
Heating power |
KW |
32 |
95 |
80 |
16 |
Max. heating power |
KW |
40 |
115 |
96 |
17 |
Total power |
KW |
45 |
135 |
402 |
18 |
Operating air pressure |
kg/cm2 |
5~8 |
5~8 |
5~8 |
19 |
Blowing air pressure |
kg/cm2 |
35 |
35 |
2400 |
20 |
Cooling capacity |
kcal/hr |
4500 |
4500 |
35 |
21 |
Cooling water flow rate |
liter/hr |
3000 |
3000 |
4500 |
22 |
Cooling water temperature |
°C |
7~13 |
7~13 |
7500 |
23 |
Operating pressure |
kg/cm2 |
5~7 |
5~7 |
5~7 |
24 |
h1 Overall height |
M |
2.31 |
2.31 |
2.31 |
25 |
h2 Shield height |
M |
2.13 |
2.13 |
2.13 |
26 |
L1 Overall length |
M |
2.8 |
3.3 |
4.3 |
27 |
W1 Overall width |
M |
1.8 |
1.8 |
2.2 |
28 |
Weight |
kg |
4200 |
5200 |
6000 |
金型開閉機能と金型ステーション
プリフォームと完成したペットボトルを運ぶためのロボットハンド
電子制御システム
タッチスクリーンと操作パネル
ストレッチブロー成形機
プリフォーム供給システム
