水平型射出成形機と垂直型射出成形機：どちらの型締め方向が生産ラインに最適か？

射出成形機はプラスチック加工業界で最も汎用性の高い設備のひとつだが、すべての射出成形機が同じ構造をしているわけではない。2つの異なる工場に足を運べば、片方ではバスほどの長さの機械が自動車のバンパーを成形しており、そのすぐ隣では、ファイルキャビネットより一回り大きい程度のコンパクトな機械が、すでに金属端子が成形済みのコネクタを生産している、という光景を目にするかもしれない。どちらも射出成形機だ。両者の違いは、たった一つの設計上の選択――型締め機構と射出ユニットをどの向きに配置するか――に集約される。

水平か垂直か、その一つの選択によって、機械が何を生産できるか、自動化をどう組むか、そしてどれだけの床面積を占有するかが決まる。この選択を誤ると、メーカーは重力やサイクルタイム、あるいはその両方と戦う羽目になる。本記事では、水平式と垂直式の射出成形の実際の違い、それぞれが得意とする分野、そして各カテゴリーをリードするメーカーを解説する。

核心的な違い:型締め方向と重力

水平射出成形機は、床と平行に横方向へ型を開閉し、射出ユニットも同じ水平軸に沿って材料を送り込む。多くの人が「射出成形」と聞いて思い浮かべるのはこのタイプで、業界で最も汎用性の高い主力機である。

垂直射出成形機は、その向きを逆にしたものだ。型締め機構が上下に開閉し、射出ユニットは通常機械の上部に配置され、パーティングラインが水平になる金型の中へ上から下へと材料を注入する。

この違いは見た目だけの問題に思えるかもしれないが、実際はそうではない。水平機では、移動側の型は重力に逆らう形で動くため、高トン数・大量生産には適しているが、射出中に金属インサートなどの部品を固定しておくのは扱いにくい。垂直機では下型が真上を向いているため、金属端子や電気コネクタ、あらかじめ配置された部品をキャビティに平置きするだけで、上型が閉じるまでその位置を保つことができる。重力が無償で固定作業を担ってくれるのだ。

これこそが、垂直機がインサート成形やオーバーモールドで圧倒的な強みを持ち、水平機がそれ以外のあらゆる用途で主流となっている根本的な理由である。型締めの方向と、それがキャビティ内の部品に対する重力の作用をいったん理解すれば、トン数の範囲、設置面積、自動化の方式といった仕様表上のその他の違いは、すべてこの論理の帰結にすぎない。

水平機が優れている点

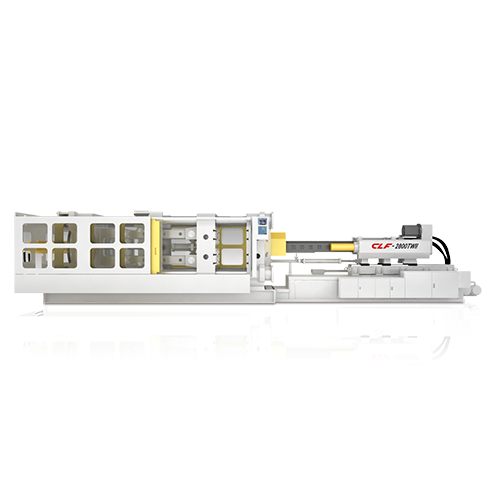

水平射出成形機のイメージ写真(全立発 - CLF)

水平機がデフォルトの選択肢になっているのには理由がある。製品が金型から離れると、重力によってそのまま真下に落ちるため、取り出しロボットやコンベアラインによる完全自動化が容易になるのだ。だからこそ水平機は、自動車のバンパーやダッシュボード、家電のハウジング、包装容器、キャップやクロージャー、PETプリフォームなど、とにかく効率よく大量に製品を出荷することが優先されるあらゆる大量生産の分野で主流となっている。

水平機は業界で最も幅広いトン数レンジを備えており、コンパクトな50トン機から4,000トンを超える二枚盤の巨大機まで揃っている。だからこそ、小型の精密部品から自動車のバンパー、産業用パレットまで、基本的な構造は同じままで幅広い製品に対応できるのだ。

垂直機が優れている点

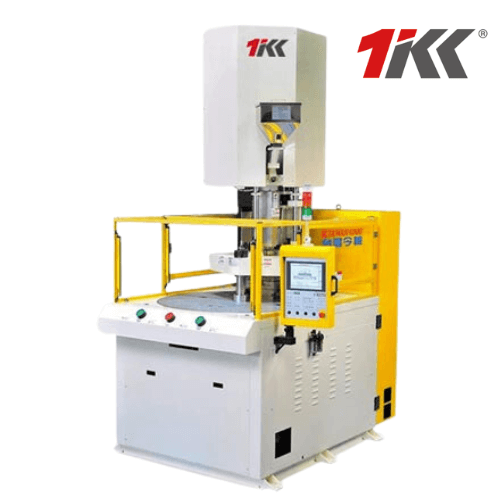

垂直射出成形機のイメージ写真(台湾今機 - TKC)

垂直機は専門特化型の機械であり、その専門分野はインサート成形とオーバーモールドである。下型が上を向いているため、オペレーターやロボットは金属端子やワイヤー、あるいはあらかじめ成形された部品をキャビティに平らに置くだけで、重力によってその位置を保ったまま型を閉じることができる。これを水平機で行おうとすると、インサートを重力に逆らって垂直に保持しなければならず、不可能ではないが、垂直機ほどスマートには決していかない。

だからこそ、インサート成形が関わる現場では至るところで垂直機を目にすることになる――電気コネクタやワイヤーのオーバーモールド、自動車用センサー、医療機器部品、そしてロータリーテーブルやシャトルテーブルを用いて、あるステーションでインサートを設置しながら別のステーションで成形を行う多材質・多色成形部品などだ。垂直機はまた、液状シリコンゴム(LSR)や固形シリコン製品、電子部品向けの低圧封止、そして床面積が限られている生産ラインにおける標準的な選択肢でもある。小型の垂直機は、同等の水平機に比べてコストがごく一部で済むこともあり、それが低トン数の専用生産で垂直機がこれほど普及している理由の一つでもある。

垂直機のトン数上限は、水平機に比べて一般的に低い――標準機種の大半は15〜500トンの範囲に収まる――が、垂直締め・水平射出のハイブリッド機種など特殊なタイプは、より大型のインサート成形部品向けにこの範囲を大きく超えることができる。

生産ラインに適した機種の選び方

この判断は、通常次の3つの問いに集約される。

• 部品にインサート、オーバーモールド、あるいは多材質成形が必要か? そうであれば、まず垂直機を検討する。
• 大型・単一材質の部品を大量生産するのか? その場合はほぼ常に水平機の方が適している。
• 実際に使える床面積はどれくらいか?型締め力1トンあたりの設置面積で見ると、垂直機の方がコンパクトであり、これはスペースに制約のある工場やクリーンルーム環境で特に重要になる。

実際には、両方のタイプを併用しているメーカーも多い。たとえば自動車部品を生産するラインでは、大型の単発成形ハウジングには水平機を使い、その内部に組み込むコネクタやセンサーといったインサート部品はライン後段の垂直機で生産する、といった構成がよく見られる。

水平射出成形機メーカー トップ5

1. ARBURG(アーブルグ)― ドイツ

1923年にシュトゥットガルト近郊で創業し、現在もHehl家とKeinath家によって完全に家族経営が続けられているアーブルグは、ALLROUNDERシリーズでその名声を築いてきた。油圧式・ハイブリッド式・電動式をカバーするモジュール式ラインで、トン数はおよそ14〜730USトン、同一のベースマシンを様々な部品に合わせて再構成できるよう設計されている。生産はドイツ・ロースブルクの単一工場に集中しており、同社はこれを品質管理の要と位置づけている。顧客層は医療用途と精密包装成形に大きく偏っている。

2. Fu Chun Shin(富強鑫) ― 台湾

1974年設立のFCSは、台湾最大の射出成形機メーカーであり、台湾の射出成形業界において初めて――そして現在も唯一――株式を上場している企業でもある。水平機ラインはおよそ30〜4,000トンをカバーし、小型精密部品から大型二枚盤・多材成形システムまで幅広く対応、省エネ油圧式と全電動式の両方を用意している。

3. Husky(ハスキー)― カナダ

1953年にカナダ・オンタリオ州ボルトンで設立されたハスキーは、世界の飲料包装業界の大部分が使用している水平機メーカーだ。PETプリフォーム用金型・機械の世界最大手であり、同社のHyPETプラットフォームは最大200キャビティの高多数取り金型でボトルプリフォームを生産する。PET以外にも、HylectricおよびHyCAPプラットフォームは薄肉食品容器、キャップ、医療・製薬用成形にも展開されており、いずれも包装分野でハスキーの名を高めた高速水平アーキテクチャの上に構築されている。

4. Chuan Lih Fa(全立発/CLF) ― 台湾

1966年設立のCLFは、約60年にわたり大型・超大型トン数の水平機で名を馳せてきた。60トンから5,000トンの二枚盤システムまでを揃え、自動車のバンパーやダッシュボード、パレット、大型容器向けに使用されている。トグル式・二枚盤式プラットフォームは、市場最大級の一発成形部品向けに特化して設計されている。

5. Haitian International(海天国際)― 中国

1966年に中国・寧波で設立された海天国際は、生産台数ベースで世界最大の射出成形機メーカーであり、年間およそ4万〜5万台の機械を160カ国以上の顧客に出荷している。水平機ラインは44トンから始まり、記録的な領域にまで及ぶ――同社は2023年、フランスのメーカー向けに8,800トンの二枚盤機を製造・納入しており、これは史上最大の射出成形機とされている――サーボ油圧式、ハイブリッド式、全電動式のプラットフォームが、その間のあらゆるトン数帯をカバーしている。

垂直射出成形機メーカー トップ5

1. Taiwan Kinki(台湾今機/TKC) ― 台湾

約40年の実績を持つ台湾今機は、ほぼ垂直射出成形機のみを製造しており、台湾の垂直機メーカーとして初めて国連ESG基準への取り組みを進めた企業でもある。全電動のKETシリーズ、タイバーレスのKCシリーズ、大容量のKRシリーズは15トンからカスタム仕様の800トンまでをカバーし、インサート成形、ロータリー/スライドテーブル、ゴム・シリコン用プレスまでラインナップに含んでいる。

2. NISSEI(日精)― 日本

1947年に青木固によって長野県坂城町で設立された日精は、これまでに12万5,000台以上の機械を80カ国以上に出荷しており、現在も業界全体で広く使われているロータリーラム式インラインスクリュー射出機構の基本特許を保有している。TNXシリーズおよびハイブリッド式のTWX-RIIIシリーズはインサート成形の自動化専用に開発されたもので、金型高さを抑える低床型締め構造により、大量のインサート作業に取り出しロボットや多関節ロボットを組み込みやすくなっている。

3. ENGEL(エンゲル)― オーストリア

1945年にオーストリア・シュヴェルトベルクで設立され、現在も100%家族経営が続くエンゲルは、世界でも有数のフルラインナップ射出成形機メーカーであり、水平機は最大5,500トンまでのトン数をカバーし、自動車、医療、包装成形の分野に深く根を下ろしている。垂直機についても同じく自動化を軸とした設計思想が貫かれており、エンゲルはインサート成形や複合材料の研究開発向けに、大学の研究機関へ垂直機を供給した実績もある。そのため、水平機と垂直機の両方を単一の供給元でまとめたいメーカーにとって、よく選ばれる存在となっている。

4. Yuh Dak Machinery(煜達機械) ― 台湾

1986年設立で華榮グループの一員である煜達機械は、およそ15〜300トンの垂直機を専門としている。インサート成形向けの4本コラム式垂直締め構造を採用し、180度回転を基本とした二色成形用ロータリーテーブルも提供しており、自動車用ウェザーストリップやワイヤープラグ部品といった多材質製品の生産によく使われる構成となっている。

5. King's Solution(鑫野) ― 台湾

1983年の操業開始以来続く鑫野は、4本タイバー式・2本タイバー式の垂直機に加え、電子部品の封止向けに特化した低圧成形(LPM)システムを製造しており、可変ポンプ式の省エネ油圧システムにより消費電力を最大半分まで削減する。ロータリーテーブルおよびダブルスライドテーブルの構成は、インサート成形とLSR生産に特化して設計されている。

よくある質問

水平機と垂直機、どちらが優れているのか?

どちらか一方が普遍的に優れているわけではなく、それぞれ解決する課題が異なる。水平機は生産量、トン数レンジ、大型・単一材質部品において優位に立つ。垂直機はインサート成形、オーバーモールド、そして床面積が限られたコンパクトな生産ラインで優位に立つ。

垂直射出成形はどのような用途に使われるのか?

主にインサート成形とオーバーモールドに使われる。これは、金属部品やあらかじめ成形された部品を、射出前に金型内へ平置きする必要がある用途だ。代表的な用途には、電気コネクタ、ワイヤーのオーバーモールド、医療機器部品、液状シリコンゴム(LSR)製品などがある。

それぞれのタイプの一般的なトン数レンジは?

水平機は一般的に50〜4,000トン以上をカバーする。垂直機は一般的に15〜500トンだが、垂直締め・水平射出のハイブリッド特殊機種は、より大型のインサート成形部品に対応するため、はるかに高いトン数までスケールできる。
