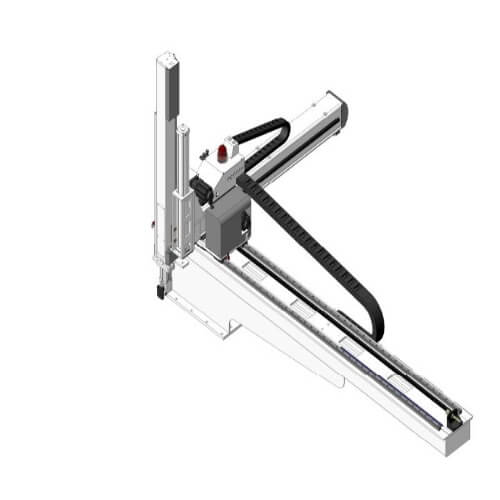

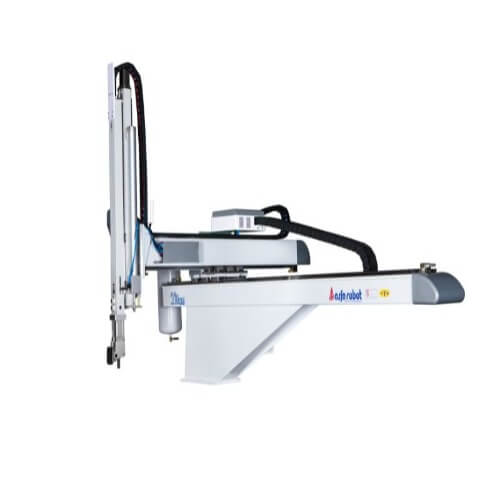

- 3軸ACサーボドライブのような機械的アーム新しいタイタンシリーズ200〜4000トンの射出成形機のために使用されるプラスチックの各種類。完成品が除去され、アームの出口は、上部および下部アームは、ダブルカット型の構造であり、抽出時間2秒、12secフルサイクルタイム、（完成固定具を含む）50キロの最大負荷。迅速に除去または抽出アプリケーションは、このような長尺状のバンパー、ドアトリム等の特に自動車の様々な製品に適用されます。
一般仕様：
| 電力供給 | 作動圧力 | 最大許容圧力 | ドライブウェイ | 姿勢 | 制御システム |
| 3øAC220v±10V 50 / 60HZ |
5kgf / cm2の 0.49Mpa |
8kgf / cm2の 0.8Mpa |
ACサーボモータ | 固定90° 空気圧 |
マイコン制御 |
主な仕様：
| モデル | TN900 WS-S3 |
TN1100 WS-S3 |
TN1300 WS-S3 |
TN1500 WS-S3 |
TN1700 WS-S3 |
TN1900 WS-S3 |
TN2200 WS-S3 |
TN2500 WS-S3 |
TN3000 WS-S3 |
|||||||||
| 電力容量（KVA） | 2.5 | 2.5 | 2.5 | 3.4 | 3.8 | 6.3 | 6.3 | 6.3 | 6.3 | |||||||||
| 該当する成形機（トン） | 200から350 | 350から550 | 400-600 | 650-1000 | 850-1300 | 1000-1600 | 1600-2500 | 2000-3000 | 2500-4000 | |||||||||
| 横行旅（MM） | 1500 | 1800 | 2000（2200） | 2400（2700） | 2700（3000） | 2700（3000） | 3000（3200） | 3800（4000） | 4000（4500） | |||||||||
| スタッブスの旅（MM） | 275-1075 | 300-1200 | 300-1310 | 450-1660 | 450-1660 | 490-1900 | 490-2100 | 450-2470 | 450-2470 | |||||||||
| 上下ストローク（MM） | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2200 | 2500 | 3000 | |||||||||
| 最大負荷（キログラム） | 5 | 10 | 10 | 15 | 15 | 25 | 35 | 50 | 50 | |||||||||
| タイムアウト（SEC） | 1.5 | 1.7 | 1.9 | 2.2 | 3.0 | 3.5 | 4.0 | 4.8 | 5.5 | |||||||||
| フルサイクルタイム（SEC） | 8 | 10 | 11 | 13 | 14 | 16 | 18 | 22 | 25 | |||||||||
| エア消費量（NL /サイクル） | 30 | 50 | 50 | 85 | 90 | 95 | 110 | 124 | 130 | |||||||||
| 正味重量（キログラム） | 400 | 460 | 580 | 700 | 750 | 1500 | 1600 | 2500 | 2800 | |||||||||
Air pressure scissors: Air pressure scissors can be installed for runner cutting.
Photoelectric inspection on finished products: The sensor can be installed at the conveyor. Place the finished product on the conveyor to avoid hitting among products.
Tricolor light: installed with tricolor light, so the user can easily check the robot operating state from a distance to workshop management. It can also distinguish the condition of the robots in auto, manual, or failure status.
A&C axis servo driven: The ends of the arm rotary mechanism can be driven by an AC servo motor with multiple angles and gestures.
Middle plate inspection: The position of the middle plate should be checked after mold opened the end position to avoid the runner arm from hitting the middle – plate.
Lubrication function: Manual central lubrication or auto lubrication can be equipped. For auto lubrication, when robot running times achieve a setting value, it will lubricate automatically.
Quick EOAT changing: To realize the quick separation of the EOAT and the robot. It’s simple and can save EOAT changing time.
 |
 |

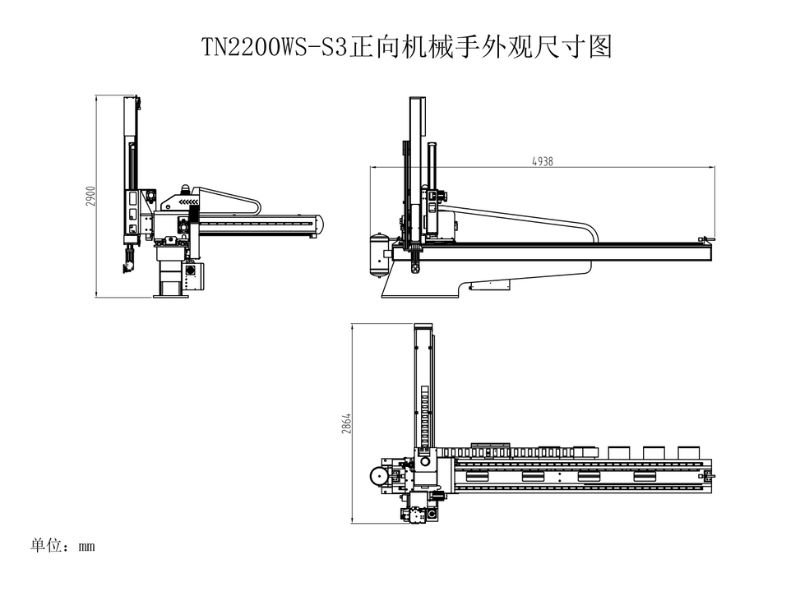

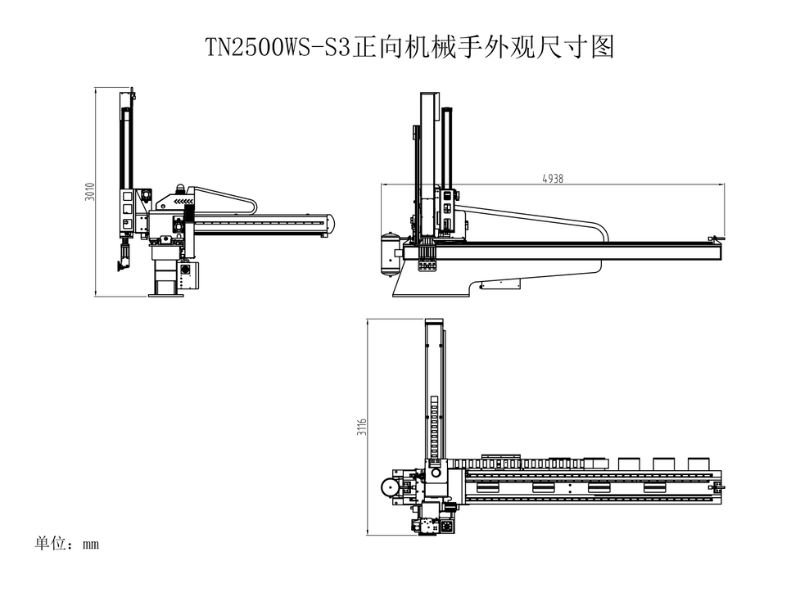

| TN2200WS-S3 | TN2500WS-S3 |
